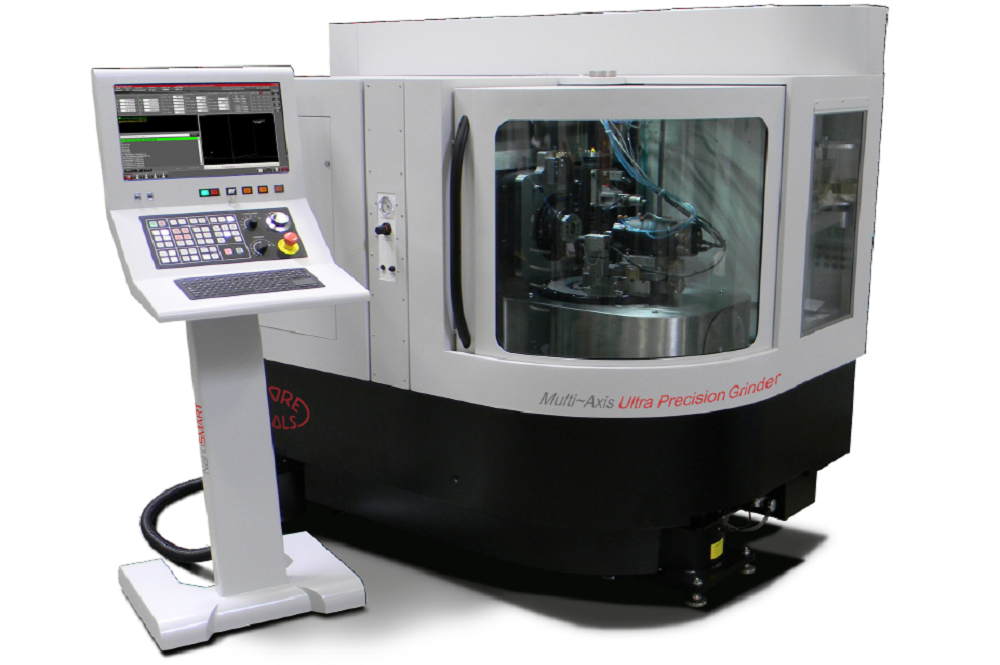

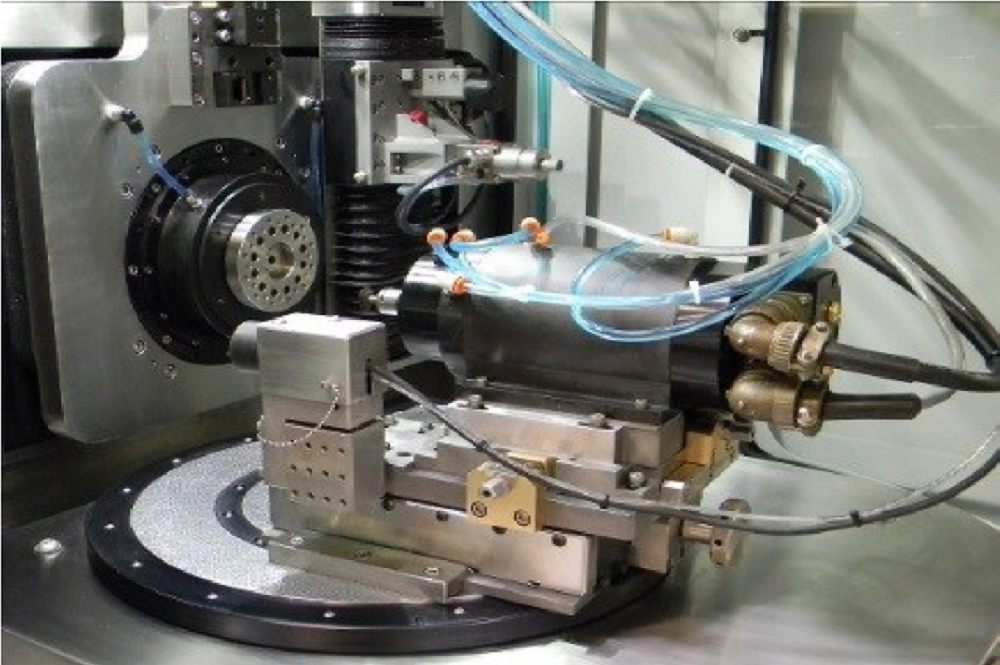

纳米技术100upgv1是非球面超精密磨削系统专门设计的硬质合金和碳化硅非球面光学模具镶件用于玻璃压制成型以及非球面玻璃镜片研磨。它也适用于对称光学元件的单点金刚石车削。该系统可以在任何一个XZ或XZB配置。它提供了一个直径为100mm的摆动磨削应用能力和金刚石车削大小直径250mm的能力。
100upgv1结合了许多新的先进的精密工程部件，包括我们的新的PowerNC™ Windows 7基于触摸屏控制器，紧凑的工具柜集成液压和气压系统和达到业界领先的8.4皮米反馈分辨率。新的PowerNC™控制器具有22“宽屏格式包括我们业界的第一次触摸/刷卡手势互动。它还具有许多额外的能力，以高效的编程和整体的机器操作，以卓越的处理速度比以前的控制系统在业界。

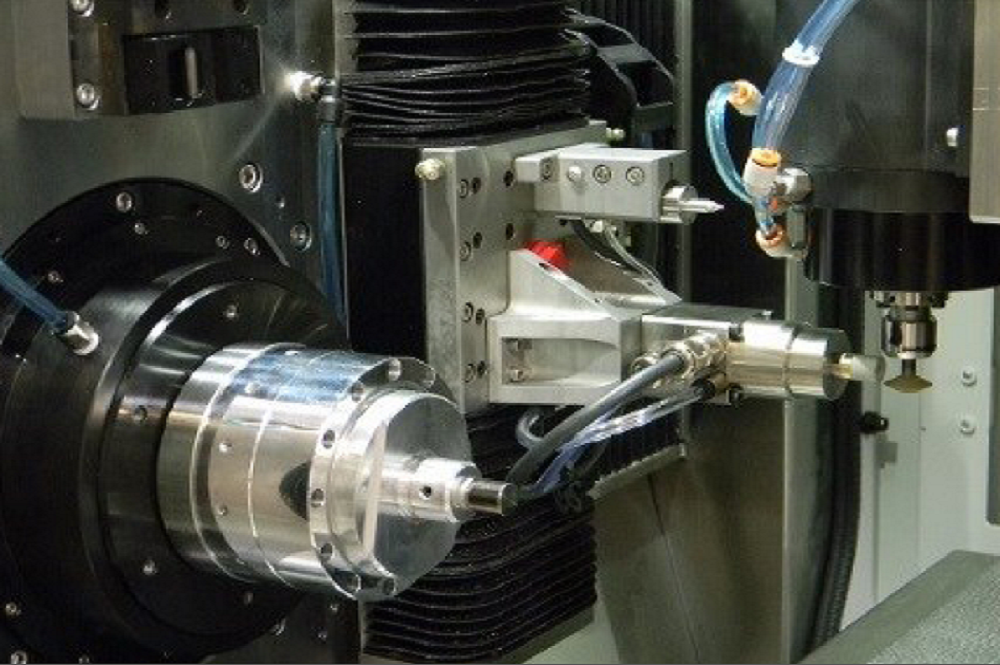

本机是最新的“精密设计”的设计和开发的组件，包括刚度高静压轴承滑道，正弦驱动放大器的最先进的直线电机驱动，机床数控砂轮修整和计量测量，独家10000 RPM重型槽补偿空气轴承主轴的工作转速和5000-45000空气轴承磨削与主轴冷却液的长期热稳定性。机器的外壳已经设计成一个平滑滑动的弧形门，可以轻松和完全地进入工作区。由于高的环刚度和优异的品质和技术用于纳米技术100upgv1各主要部件的性能，该设备进行了优化，提供卓越的磨削性能。可选的重型油静压轴允许的基本二轴系统的简单扩展到3的连续轨迹运动轴。
| 主机 | 系统配置 主轴加工范围 基本架构 隔震装置 计算机配置 控制系统 编程分辨率 |
2 轴、3 轴或4 轴超精密CNC 非球面研磨系统 直径100mm-直径250mm 整体式复合聚合物花岗岩，内置冷却槽 三点优化自平衡阻尼式空气隔震系统 Intel i5 2.4GHz 处理器,64 位Windows 7 专业版 Delta Tau 控制系统,嵌入式1GHz 线性分辨率0.01 纳米/ 角度分辨率0.0000001° |
| 主轴 | 类型 恒温冷却 转速范围 工件回转口径 承载能力（径向） 承载能力（轴向） 径向刚性（鼻端） 轴向刚性 驱动系统 运动精度 |
径向沟槽补偿空气轴承，带中心插板 带有控制精度为±0.5°F的内带PID控制器。 50 至10,000 rpm, 双向转动 100mm-250mm 85 Kg @ 7bar (185 lbs @ 100psi.) / 102 Kg @ 10bar (225 lbs @ 145psi.) @ 鼻端 180 Kg @ 7bar (397 lbs @ 100psi.) @ 鼻端 130 N/um @ 7bar (743,000 lbs/in @ 100psi) 438 N/um @ 7bar (2,500,000 lbs/in @ 100psi) 无刷直流电机 轴向: ≤ 12.5 nm 径向: ≤ 12.5 nm |
| C 轴 附件 | 定位精度 反馈分辨率 最高转速 运动精度 |
± 1.0 arc seconds (compensated) 0.01 arc seconds 3,000 rpm轴向 轴向 ≤ 12.5nm (0.5μ”) 径向≤ 12.5nm (0.5μ”) |
| 研磨轴 | 类型 转速范围类型 轴向刚性（鼻端） 径向刚性（鼻端） 驱动系统 运动精度（最高50000 转） |
空气轴承（若用冲液加工需额外选配制冷机） 5,000 至60,000 rmp 65 N/μm 20 N/μm 无刷直流电机 轴向:≤50nm 径向:≤50nm |
| 轴系 | X轴 Z轴 | B轴(回转轴,选配) |
| 类型 行程 驱动系统 反馈类型 反馈精度 最大进给速度 直线度/运动精度 静压油系统 |
全约束油静压，闭式导轨330mm(X轴) 150mm(Z轴) 无刷直流直线电机 光栅尺 0.008nm 2000mm/min 0.3 μm 温控油静压系统，全封闭回路伺服控制，带蓄压器减少脉动 |
油静压 360º（双向） 无刷直流电机 编码器 0.002弧秒 50 rpm 轴向:≤0.1μm(4μ”),径向:≤0.1μm 温控油静压系统全封,闭回路伺服控制,带蓄压器减少脉动 |
| 其他 | 配套要求 | 为优化车削结果，环境温度应该控制在±0.5°C (±1.0°F)以内 |
| 压缩空气要求 | 7到10bar(100–145psi)280liters/min(10scfm)过滤10μm以上微粒干燥至10°C压力露点 | |
| 供电要求 | 230 VAC; 50 / 60hz; 3 Phase (11kVA) | |
| 占地面积 | 1.9m 宽 x 1.8m 长 x 1.7m 高重量约4,260 Kg重量约4,260 Kg(包括机床外壳,但不包括计算机以及控制器机柜等外围设备) | |
|
注: 上述指标因产品和技术的持续发展而发生改变时，恕不能及时通知。 更多产品信息、技术参数可下载文件获取。 |
||
● 专利耐撞多孔石墨涂层空气主轴 – 全转速范围内主轴跳动小于12.5纳米，C轴反馈分辨率为0.01弧秒；
● 5,000~60,000转研磨主轴
● 业界领先的激光全息线性光栅尺, 反馈分辨率8.4皮米；
● Delta Tau 控制软件 – 程序预读能力40,000句；
● 全约束式油静压导轨，提供平顺、高刚性和出色减震能力的线性运动性能；
● 无刷直流电机快速驱动，提高工艺效率和表面质量，维护方便；
● 特有大量冲液加工设计，敞开式操作空间；
● 磨削加工范围：100mm（XZ或XZB磨削加工），金刚石车削加工范围：250mm；
● 可选配件：油静压B轴，数控垂直V轴，在线检测补偿系统，数控砂轮修整装置，光学砂轮调整系统，NanoCAM 2D非球面系统（与Talysurf或UA3P数据通用），温控系统。
