プレス加工品や成形加工における材料研究・材料開発や材料品質管理を目的とした試験機で、国際基準を満たした成形試験法により材料の特性を検査するのに幅広く使用されています。成形性、限界、荷重などの材料の特性をとらえることにより、製品・金型加工や設計に大きく役立てられております。

試験表

100 型 エリクセン試験
111 型 エリクセン試験
102 型 エリクセン試験 深絞り試験 孔広げ試験
134 型 エリクセン試験 深絞り試験 孔広げ試験
142-20 型 エリクセン試験 深絞り試験 孔広げ試験 FLC テスト バルジ・テスト
142-20 型
ベーシック
エリクセン試験 深絞り試験 孔広げ試験 FLC テスト バルジ・テスト
142-40 型 エリクセン試験 深絞り試験 孔広げ試験 FLC テスト バルジ・テスト
142-40 型
ベーシック
エリクセン試験 深絞り試験 孔広げ試験 FLC テスト バルジ・テスト
161 型 FLC テスト バルジ・テスト
145-60 型 エリクセン試験 深絞り試験 孔広げ試験 FLC テスト バルジ・テスト
145-100 型 エリクセン試験 深絞り試験 孔広げ試験 FLC テスト バルジ・テスト
146-60 型 エリクセン試験 深絞り試験 孔広げ試験 FLC テスト バルジ・テスト
146-100 型 エリクセン試験 深絞り試験 孔広げ試験 FLC テスト バルジ・テスト
UNIMAT 引張試験機

薄板成形試験機の詳細

DKSH-Japan-sheet-metal-testing-Model-100
使用
絞り力
最大 30kN (400N/mm2 基準)
しわ押え力
10kN
測 定 板 厚 (mm)
エリクセン
0.1-1.5

作業場やワークショップでの低いレンジでの薄板成形に最適。しわ押え力は規格基準の10kN で、エリクセン値はディスプレイに表示されます。

オフションの照明付きのマイクロスコープを使用することで割れの検出をより簡単にします。

DKSH-Japan-Erichsen-sheet-metal-testing-Model-111
使用
絞り力
最大 45kN
しわ押え力
10kN
測 定 板 厚 (mm)
エリクセン
0.1-2.0

自動テスト・シーケンス機能付き。扱いやすい押出し試験機は、薄板や金属片におけるスピーディーな検査と品質管理を目的とし、製造過程の現場に適しています。

コンパクトな卓上型の試験機は、シリンダーが斜めに配置されており座ったままでも試験が可能となりました。規格基準に準じたしわ押え力と絞り速度は、スタート・ボタンを押すことで自動的にセットされ、エリクセン試験が開始します。

絞り値はデジタル表示され、割れを検出後自動的に停止します。マイクロスコープのオプションもご用意しております。

DKSH-Japan-Erichsen-sheet-metal-testing-Model-102
使用
絞り力
最大 60kN
しわ押え力
最大 12kN
パンチ径φ
最大 33mm
ブランク径φ
最大 75mm
測 定 板 厚 (mm)
エリクセン
0.1-3.5
深絞り
0.2-1.5
孔広げ
0.2-2.0

自動テスト・シーケンス機能付き。中間レンジの板厚とスピーディーな品質管理を行うのに最適なモデル。絞りパンチは割れを検知した後、自動的に停止し、絞り値をデジタル表示します。

オプションで、データをPC に出力することができます。またオフションの照明付きのマイクロスコープを使用することで、コーティングを施したサンプルの割れを検出することもできます。

DKSH-Japan-Erichsen-sheet-metal-testing-Model-134
使用
絞り力
最大 120kN
しわ押え力
最大 45kN
打抜き力
最大 200kN
パンチ径φ
最大 33mm
ブランク径φ
最大 80mm
測 定 板 厚 (mm)
エリクセン
0.1-4.0
深絞り
0.2-2.5
孔広げ
0.2-2.0

常時試験が要求される工場や品質管理に最適です。国際基準に準じた全ての深絞り試験が可能な試験機です。この試験機は全自動式で、適切なテスト工具を使用することにより、カスタマイズされた試験も可能になります。テスト・シリンダーはモデル142 型・145 型・146 型同様に3 つのピストンを装備しており、全試験工程を1つの操作で行います。また、この試験はアナログ出力が可能で、データを記録できます。深絞り値などのデータ分析のソフトもございます。

DKSH-Japan-Erichsen-sheet-metal-testing-Model-161
使用
絞り力
最大 1,000kN
しわ押え力
最大 1,000kN
打抜き力
最大 200mm

油圧深絞り試験のFLC テストとバルジ・テストの試験機です。テスト板は400X650mm までの試験が可能です。また、200mm までのボール・パンチの使用が可能で、最大絞り力は1,000kN までの高性能な試験機です。

割れの発生後は、自動若しくは手動で停止可能です。高さ測定は、測定プローブ又は光学的に測定します。

使用
142-20 型
142-40 型
絞り力
最大200kN
最大400kN
しわ押え力
2-100kN
3-220kN
パンチ径φ
最大50mm
最大75mm
ブランク径
最大120mm
最大170mm
測 定 板 厚 (mm)
エリクセン
0.1-5.0
0.1-5.0
深絞り
0.2-3.0
0.2-6.0
孔広げ
0.2-3.0
0.2-3.0

自動テスト・シーケンス機能付き。中間レンジの板厚とスピーディーな品質管理を行うのに最適なモデル。絞りパンチは割れを検知した後、自動的に停止し、絞り値をデジタル表示します。

オプションで、データをPC に出力することができます。またオフションの照明付きのマイクロスコープを使用することで、コーティングを施したサンプルの割れを検出することもできます。

DKSH-Japan-Erichsen-sheet-metal-testing-Model-142
使用
142-20 型
142-40 型
絞り力
最大200kN
最大400kN
しわ押え力
最大 100kN
220kN
パンチ径φ
最大50mm
最大75mm
ブランク径
最大120mm
最大170mm
測 定 板 厚 (mm)
エリクセン
0.1-5.0
0.1-5.0
深絞り
0.2-3.0
0.2-6.0
孔広げ
0.2-3.0
0.2-3.0

品質管理は勿論こと、材料研究や材料開発において高いパフォーマンスを持つ試験機です。電気・油圧式のこの試験機は、200kN 若しくは400kN の性能を持ち、自動制御又は手動での操作を選択できます。絞り力、しわ押え力などデジタル表示し、アナログ出力にてPCへ接続し変位線図を記録することができます。

オプションとしてPC での測定評価や試験機の操作も可能にすることができます。又、他のテストとして角筒絞り試験、温間深絞り試験(550℃まで)、高速絞り試験、福井テストが可能になります。

DKSH-Japan-Erichsen-sheet-metal-testing-Model-145
使用
145-60 型
145-100 型
絞り力
最大 600kN
最大 1,000kN
しわ押え力
最大 600kN
最大 1,000kN
打抜き力
最大 700kN
最大 1,000kN
絞り速度(分)
0 - 750mm/ 分
0 - 750mm/ 分

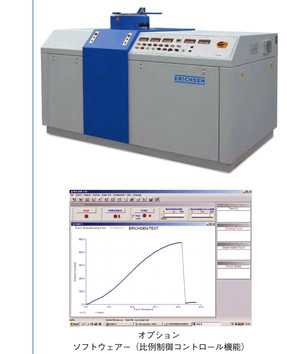

薄板成形試験機の中で最大能力を持つこの試験機は、主に材料や高張力材料の研究や開発に広く使われています。

2つのヴァージョンが用意されており、絞り力、しわ押え力が600kNと1,000kN、ブランク径220mm まで可能です。高いしわ押え力が必要なFLC テストやバルジ・テストには最適です。PC による絞り力やしわ押え力の制御ができ、絞り速度、パンチ・ストローク、最高値をデジタル表示します。

オプションとして、30,000mm/min までのハイスピード絞りや、PCとのインターフェイスによる試験機の制御や測定データの評価を実現します。また、他のテストして角筒絞り試験、温間深絞り試験(550℃まで)、高速絞り試験、福井テストが可能になります。

DKSH-Japan-Erichsen-sheet-metal-testing-Model-146
使用
146-60 型
146-100 型
絞り力
最大 600kN
最大 1,000kN
しわ押え力
最大 600kN
最大 1,000kN
打抜き力
最大 700kN
最大 1,000kN
絞り速度(分)
0~3000mm/ 分
0~3000mm/ 分

この試験機は、モデル145 型をベースとしたモデルで機能や能力はほぼ同じです。PCによる絞りスピード、しわ押え力の制御が可能です。(オプション)

この試験機の特徴は、ハイスピード絞り(0-3000mm/min まで)と、冷却装置を備えたことです。

DKSH-Japan-Erichsen-sheet-metal-testing-Unimat-Plus-050

UNIMAT 050 (ユニマット050)は高品質の、コスト低減の、場所節約の試験機で、荷重は2kN までです。この機器はポータプルで、取扱いが簡単で、一支柱の荷重フレームを装備しています。重量が軽く、ベースが小さいため、このモデュラーシステムは問題なく研究所の机の上に置く事が可能です。小さくて、軽量にもかかわらず、1 本の支柱で非常にパワーフルです。このユニマット050 は低荷重で操作出来るメカニカルテスト用として設計されています。この機器はプラスティック類やエラストマーのテストから紙、繊維、発泡マテリアル、スプリングなどの広範囲の使用が可能です。このユニマット050 は特に作業工程中の管理や受け入れ検査、学校でのデモンストレーションや指導目的用に最適です。この機器は品質保証システムでの信頼できる試験機です。このユニマット050 は試験機の標準規格に適合していますが、これはマルチ測定システムのYSIMETER® 906 MC-E を装備可能です。従って、サイクルテストの効果が得られるのと同様、荷重表示やスピードコントロールに最適です。

DKSH-Japan-Erichsen-sheet-metal-testing-Unimat-Plus-052

自動テスト・シーケンス機能付き。中間レンジの板厚とスピーこのユニマット052 は操作が簡単で、二本支柱の荷重フレームを持ち、堅牢で、長寿命の工業用ドライブの高品質の試験機です。このユニマット052 は品質保証のための基本作業やスタンダードアプリケーション用の低価格の試験機としての需要に合うよう開発されたものです。この様な適用は部品の機能試験や標準材料試験に益々見られるようになって来ました。お客様に対するこの機器の明確な利点は、特に簡単で、コンパクトな操作が可能なことです。部品の機能試験に於いて、適用が広範囲なことです。その代表的なものは電気工業分野でのプラグやバネ接点のテスト、再巻き返しのチューブやパイプ断面のピーク圧力テストと共に精巧な機械部品の接合検査とプレス工程の検査です。包装及び食品工業で、例えばプラスティック容器や厚紙の積み重ねが可能かどうかテストします。即ち、止め金は開閉力を、缶蓋はプル・オフテストを行い、プラスティックホイルと管材料は引き裂きテストする手提げハンドルと同様、引き裂き・分離テストを行います。このユニマット052は試験機のスタンダードバーションに準拠していますがマルチ測定システムのフィジメ-ター 906 MC-E を装備できます。従って、サイクルテストと同様荷重表示やスピード制御することができます。

代表的な成形試験法は、エリクセン試験法(張り出し性)や円筒深絞り試験法などがあります。

*その他モデルにより、金型交換で角頭絞り・温間絞り・潤滑試験などが可能になります。

  • 航空宇宙
  • 自動車
  • 防衛
  • 型打ち機 金型
  • 教育・研究
  • エレクトロニクス
  • マシナリー・製造
  • 医療機器
  • 鉱業・鉱物
  • 石油・ガス
  • 造船
  • 卸売・小売
エリクセン社 (Erichsen)サプライヤー情報: エリクセン社 (Erichsen) 測定機器分野で100年以上の歴史をもつ世界のトップメーカーです。エリクセン製品はテストテクノロジーを駆使し、その正確なデータにより品質管理や材料研究に更なる可能性を提供しています。また、ドイツ国内あるいは国際基準に準じたエリクセン製品は、技術・研究分野に広く使用されています。 A.M.エリクセン氏は張出し試験の重要性に着目し、薄板と細片の品質等級を決定するための試験方法を考案しました。この試験基準(エリクセン値)は国際標準化機構(ISO)の定める国際基準となり、現在すべての工業国で採用されております。また、絶え間ない研究と実験は更なる発明につながり、ドイツのChemico技術研究所で塗装の蜜着性の評価にエリクセン値が適用され、その後、世界中の塗料産業で採用されております。 エリクセン社は様々な塗料用測定機器を開発し、材料試験機・塗料用測定器メーカーのリーデングカンパニーとして、長年の経験と豊富な知識をもとに、様々な産業に製品を供給しています。
